管路孔曲り位置計測装置(TUG-NAVI)
  管路孔曲り位置計測装置(TUG-NAVI)とは、GPS測量・光波測量では測量できない
 地中や限られた空間で、ジャイロと加速度計を用いて孔曲り(軌跡)を測定する装置です。

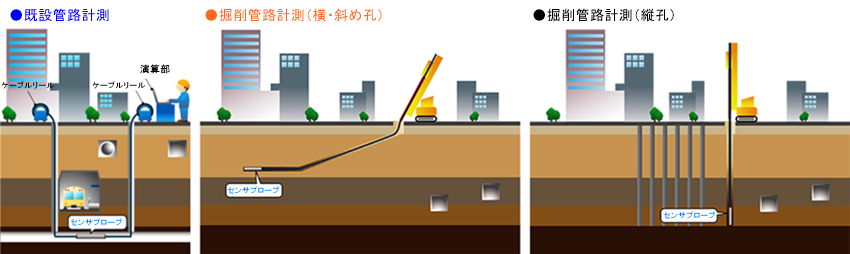

         用途
地盤改良工事や各種埋設管工事
での掘削管の施工管理

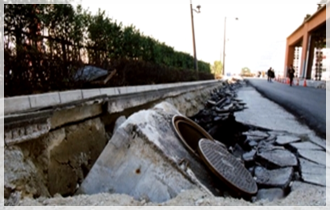

地震や地盤沈下による埋設管路への影響調査 上下水、通信、電力、ガス、農水路など
既に埋設されている経路の計測
         構造
 埋設された管にセンサを搭載したプローブを通すことで、管路の軌跡を正確に把握することが出来ます。
         計測
  計測用プローブに搭載されているのはジャイロと加速度計のセンサで、いずれも3軸計測を行い

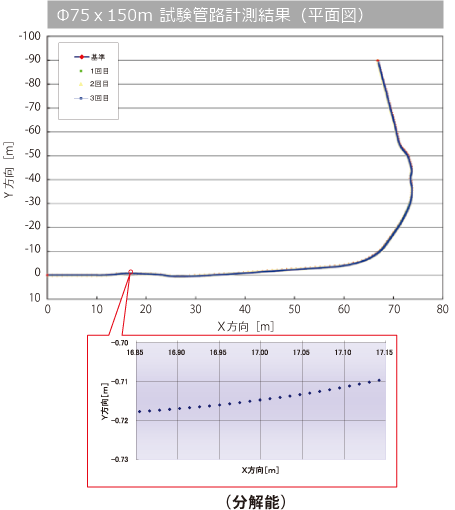

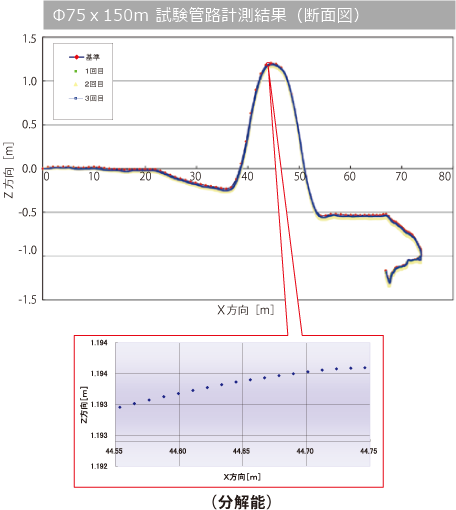

 1秒間に50回のデータサンプリングで高分解能計測が可能です。
         製品
センサプローブ

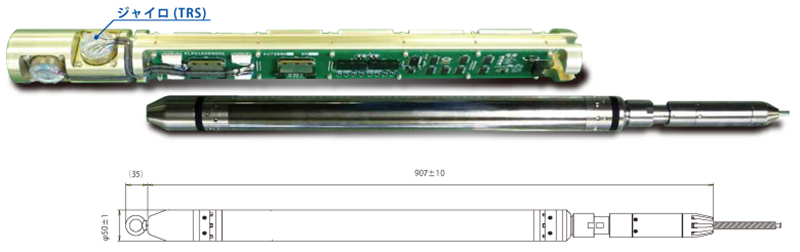

 TAG0010(Φ50mm)

 TAG0011
 ●1連タイプ

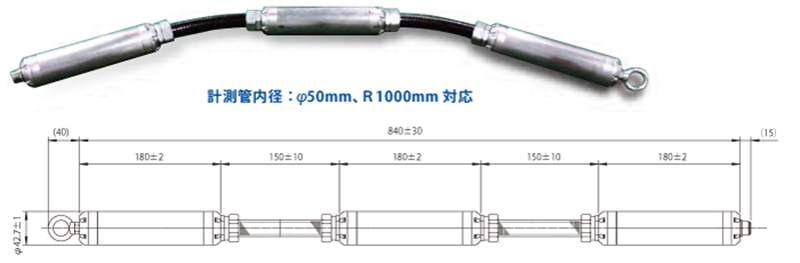

 ●3連タイプ

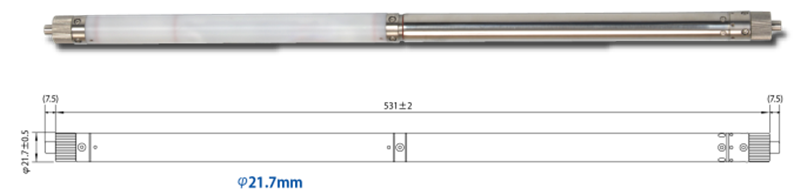

 TAG0012(細管用センサ)
計測器
 TAG0020(演算部)   TAG0021(ケーブルリール)
